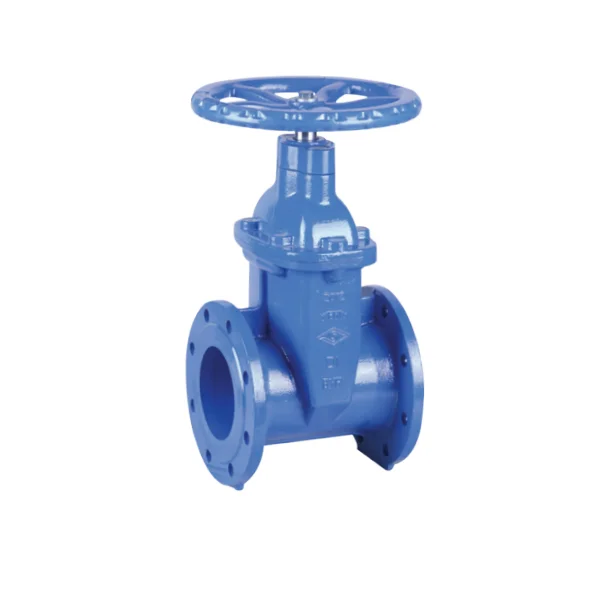

BS 5163 Valvula e portës NRS me fllanxhë NRS PN25
Model:(Z45X) PN25
Z45X BS 5163 Valvula e portës NRS me fllanxha të fllanizuar PN25
• Përfundon lidhja: Fllanxha në BS EN 1092-2: 1997
• Presioni i punës: PN25
• Gama e temperaturës: 0 ℃- 100 ℃
• Veshje: Veshje epoksi e lidhur me bashkim në përputhje me ANSI/AWWA C550
• Presioni i punës: PN25
• Gama e temperaturës: 0 ℃- 100 ℃
• Veshje: Veshje epoksi e lidhur me bashkim në përputhje me ANSI/AWWA C550

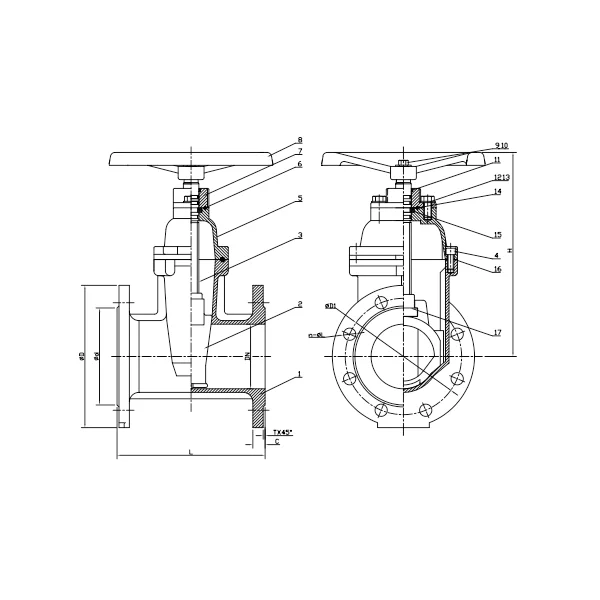

Specifikim i materialit
|
Pjesa Nr. |
Pjesë |
Specifikim standard |
Mundësi |
|
1 |
Trup valvulash |
En-GJS-450-10 |
|
|
2 |
Disk pykë elastike |
En-GJS-450-10+EPDM |
|
|
3 |
Buron |
Çelik inox |
SS304, SS316, SS420, SS431 |
|
4 |
Bulon |
Zink çeliku i karbonit i praruar |
SS304, SS16 |
|
5 |
Mbulesë |
En-GJS-450-10 |
|
|
6 |
Unazë |
Nbr |
Epdm |
|
7 |
Gjëndër |
En-GJS-450-10 |
|
|
8 |
Raft dore |
En-GJS-450-10 |
Prej çeliku |
|
9 |
Bulon |
Zink çeliku i karbonit i praruar |
SS304, SS16 |
|
10 |
Rondele |
Zink çeliku i karbonit i praruar |
SS304, SS16 |
|
11 |
Fshirëse |
Nbr |
Epdm |
|
12 |
Bulon |
Zink çeliku i karbonit i praruar |
SS304, SS16 |
|
13 |
Rondele e rrafshët |
Zink çeliku i karbonit i praruar |
SS304, SS16 |
|
14 |
Unazë |
Nbr |
Epdm |
|
15 |
Rondele për futje |
Brass HPB59-1 (Tipi A) Nuk është në dispozicion (lloji B) |
|
|
16 |
Gazi i mbulesës |
Epdm |
Nbr |
|
17 |
Arrë pykë |
Bronzi HPB59-1 |
Bronzi ZQSN5-5-5 |
Shënim: Për kërkesë të veçantë për materiale përveç specifikimit standard, ju lutemi tregoni qartë në listën e hetimit ose porosive.
|
Dn |
Pn |
Dimensionet (mm) |
||||||||
|
Inç |
mm |
|
L |
H |
D |
D1 |
d |
C |
T |
n-φL |
|
2 " |
50 |
25 |
178 |
218 |
165 |
125 |
99 |
19 |
3 |
4-F19 |
|
2.5 " |
65 |
25 |
190 |
232 |
185 |
145 |
118 |
19 |
3 |
8-F19 |
|
3 " |
80 |
25 |
203 |
281 |
200 |
160 |
132 |
19 |
3 |
8-F19 |
|
4 " |
100 |
25 |
229 |
316 |
235 |
190 |
156 |
19 |
3 |
8-F23 |
|
5 " |
125 |
25 |
254 |
393 |
270 |
220 |
184 |
19 |
3 |
8-F28 |
|
6 " |
150 |
25 |
267 |
420 |
300 |
250 |
211 |
20 |
3 |
8-F28 |
|
8 " |
200 |
25 |
292 |
490 |
360 |
310 |
274 |
20 |
3 |
12-F28 |
|
10 " |
250 |
25 |
330 |
626 |
425 |
370 |
319 |
22 |
3 |
12-F31 |
|
12 " |
300 |
25 |
356 |
722 |
485 |
430 |
370 |
24.5 |
4 |
16-F31 |
