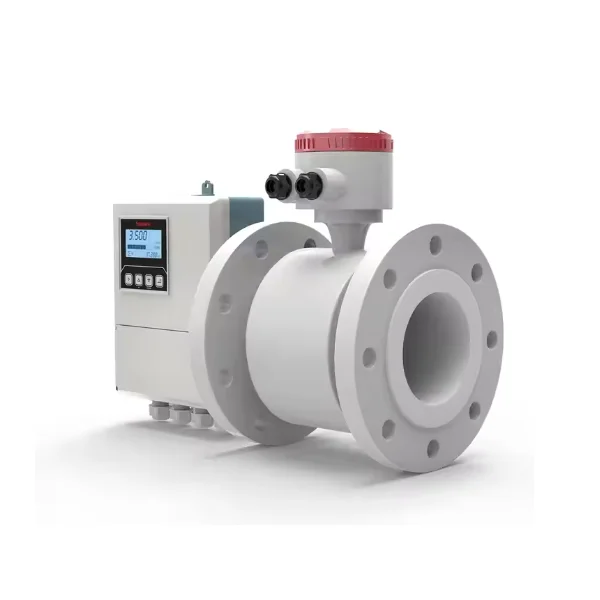

Matës elektromagnetik

Standardet: ISO, BS, EN, DIN, ASTM AISI, JIS.GBT ETC.

Materiali: Hekuri i butë, çeliku i karbonit, çeliku inox, bronzi, bronzi, plastika

Ndërfaqja: Lidhja e fllanxhës, lidhja e filetuar, lidhja e foleve, etj.

Diametri: DN15-DN2000

Antikorozioni sipërfaqësor: pluhur epoksi

Kategoritë e produkteve

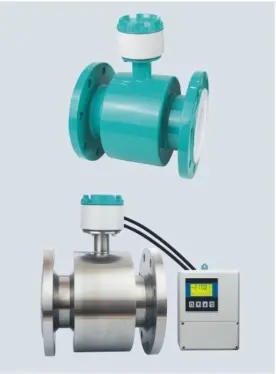

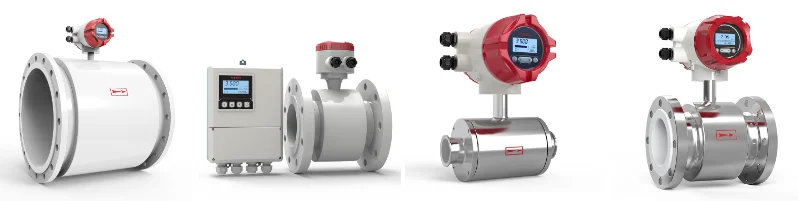

Fluksi elektromagnetik përbëhet nga sensori dhe konvertuesi. Sensori dhe konverteri i instaluar së bashku quhet fluks i integruar elektromagnetik (shiko Figurën 2), ndërsa sensori dhe konverteri i instaluar veçmas quhet rrjedhë e veçantë elektromagnetike (shiko Figurën 3).

Figura 2 Fluksi elektromagnetik i integruar

Figura 3 Materi i veçantë elektromagnetik

Karakteristikat e performancës së produktit

Range Gama e gjerë e aplikimit

Level Niveli i lartë i saktësisë

Operation Operacioni dhe Mirëmbajtja e thjeshtë

■ Teknologjia e provuar

■ Projektuar për të përmbushur aplikacionet e përdoruesve

Metodat Metodat e lidhjes së fllanxhave që plotësojnë standardet GB, DIN, ANSI dhe JIS, dhe gjatësi të instalimit që plotësojnë standardet ISO.

Opt Opsione të shumta materiale

Options opsione të shumta të materialit elektrodë

Structure Struktura e elektrodës së heqshme, mirëmbajtja në internet dhe zëvendësimi i elektrodave.

■ Nivelet e mbrojtjes së banesave vazhdojnë IP65, IP67, IP68

■ Konvertuesit e veçantë janë të përshtatshëm për kërkesat e instalimit të kolonës ose murit

Options opsione të shumta programimi

Sinjalet e shumëfishta të daljes/hyrjes

Functions Funksionet e shumëfishta të alarmit: Me funksione të vetë-testit dhe vetë-diagnostikimit të tilla si tubi i zbrazët i lëngjeve, linja ndihmëse magnetike, kufiri i rrjedhës, alarmi i kufirit të sipërm/të poshtëm, etj., Mund të eliminojë matjet e gabuara.

Communications Komunikime të shumta dixhitale janë opsionale

■ I përshtatshëm për aplikime të provës së shpërthimit

Kërkesë

Pas më shumë se 20 vjet përvoje akumulimi dhe reshjet e teknologjisë, kompania është bërë një furnizues me cilësi të lartë në industrinë e instrumenteve të brendshëm. Kompania ka një R&D profesional dhe ekipin e testimit, dhe në mënyrë të pavarur, të zhvilluar dhe prodhuar pajisje vendase të avancuara të kalibrimit të rrjedhës së ujit dhe sistemeve të kontrollit. Kompania ka fituar më shumë se 100 patenta shpikjeje dhe çmime të Policisë së Nderit, përfshirë në fushën e metrave.

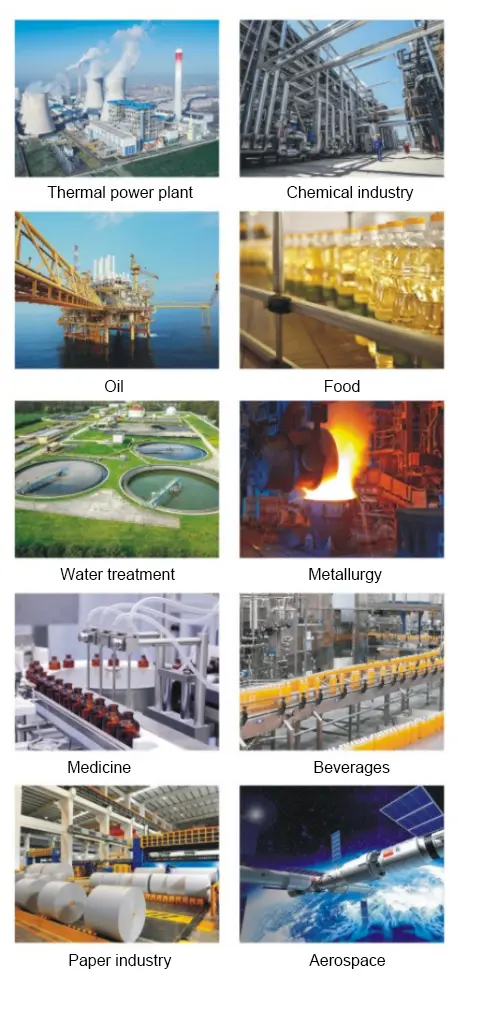

Përdoret për të matur rrjedhën e vëllimit të lëngjeve përcjellëse dhe lëngjeve të ngushta në tuba të mbyllur, produktet përdoren gjerësisht në matjen e zonave të rrjetit të tubave, zgjidhjen e madhe të tregtisë së përdoruesve, matëse të pavarura të matjes (DMA të komunitetit), ujësjellës sekondar, furnizimin e naftës, energjinë elektrike, industrinë kimike, metalurgjinë, materialet ndërtimore, ushqimin, industrinë e dritës, industrinë e mjedisit, mbrojtjen e ajrit, ujin e çapit, ujin komunal, trajtimin e energjisë elektrike dhe industrinë e tjera.

Parametrat kryesorë

Standard Standard Implementimi: JB/T 9248-1999 "Fluksi elektromagnetik"

■ Diametri nominal: DN15 ~ DN3000 (mm); 1/2 ”~ 24"

1/2 ”~ 24" (inç).

(Inç).

■ Presioni nominal: 0.6MPa, 1.0MPa, 1.6MPa, 4.0MPa (GB, DIN); 150lb., 300lb. (Ansi); JIS10K, JIS20K (JIS)

Shënim 1: Për kërkesa të veçanta për presion, ju lutemi këshillohuni me prodhuesin.

■ Saktësia: ± 0.5% (opsionale ± 0.2%)

■ Përçueshmëria e mediumit: μ5 μs/cm

Form Forma strukturore: Lloji i integruar, i përshtatshëm për diapazonin e kalibrit DN15 ~ DN1000

(mm); 1/2 ”~ 24” (inç);

Lloj i veçantë, i përshtatshëm për diapazonin e kalibrit DN15 ~ DN3000 (mm);

Shënim 2: Në rastin e strukturës së tipit të veçantë, kablloja e sinjalit midis sensorit dhe konvertuesit është një kabllo e veçantë sinjali, modeli SMFE100.

Shënim 3: Gjatësia e lidhjes së kabllit të sinjalit midis sensorit dhe konvertuesit në përgjithësi duhet të jetë ≤200m (650ft),> 200m (650ft) kërkon renditje të veçantë.

Rate Shkalla maksimale e rrjedhës: 15m/s (49ft/s)

■ Temperatura e ambientit: -25*C ~+ 55*C (-13 ° F ~+ 131 ° F)

Hag lagështia relative: 5%~ 90%

Material Materiali i rreshtimit:

Material Materiali elektrodë:

Con Kontakti i lëngshëm (tokëzimi) dhe metoda e mbrojtjes së rreshtimit:

Temperatura Temperatura maksimale e mediumit të lëngjeve: (përcaktohet nga materiali i rreshtimit dhe struktura)

Nivel Niveli i mbrojtjes: IP65, IP67 (vetëm struktura e integruar), IP68 (vetëm struktura e ndarë).

Certifikim Certifikimi i Proofit të Shpërthimit: exdibmbict4gb

Furnizimi me energji elektrike (opsionale): AC: 85VAC ~ 265 VAC/45 Hz ~ 63 Hz, konsumi i energjisë ≤20VA; DC: 16VDC ~ 36VDC, Konsumi i energjisë ≤16VA. Bateria: 3.6VDC

(Shënimi 4: Vetëm saktësia ± 0.5%, prodhimi i pulsit, rs485 janë opsionale.)

Mode Mënyra e ekranit: LCD me 3 rreshta me ekranin e dritës së prapme

Mode Mënyra e programimit: Programimi kryesor, programimi i telekomandës infra të kuqe, programimi i autobusit.

Sinjali i daljes (i programueshëm):

1) Prodhimi i rrymës analoge:

a) Sinjali aktual i daljes: i izoluar plotësisht 0 ~ 10MA/ 4 ~ 20MA.

b) Rezistenca e ngarkesës: 0 ~ 1.5k0 për 0 ~ 10mA; 0 ~ 7500 për 4 ~ 20mA.

c) Gabimi themelor: ± 10μA i shtohet gabimit themelor.

2) Prodhimi i frekuencës:

Kufiri i sipërm i frekuencës së daljes mund të vendoset brenda 1 ~ 5000Hz. Prodhimi i frekuencës është një koleksion i transistorit Prodhimi i qarkut të hapur (porta OC) me izolim fotelektrik, furnizimi i jashtëm i energjisë është ≤36VDC, dhe rryma maksimale e kolektorit është 50mA kur është e ndezur. Prodhimi opsional i stafetave, furnizimi i jashtëm i energjisë është ≤36VDC, dhe rryma maksimale e kolektorit është ≤250mA kur është e ndezur.

3) Prodhimi i pulsit:

Kufiri i sipërm i pulsit të daljes mund të arrijë në 5000cp/s. Ekuivalenti i pulsit përcaktohet si rrjedha e vëllimit e përfaqësuar nga secili puls. Ekuivalenti i pulsit mund të zgjidhet si 0001L/P, 0.001L/P, 0.01L/P, 0.1L/P, 1.0L/P, 2L/P, 5L/P, 10L/P, 100L/P, 1M3/P, 10M3/P, 100 m3/P dhe 1000 m3/p. Gjerësia e pulsit mund të zgjidhet si: automatike, 10ms, 20ms, 50ms, 100ms, 150ms, 200ms.250ms, 300ms, 350m dhe 400ms. Prodhimi i pulsit është një dalje e qarkut të hapur të kolektorit të transistorit me izolim fotelektrik, furnizimi i jashtëm i energjisë është ≤36V DC, dhe rryma maksimale e kolektorit është 50mA kur është e ndezur. Prodhimi i stafetave është opsional, furnizimi i jashtëm i energjisë është ≤36VDC, dhe rryma maksimale e kolektorit është ≤250mA kur është e ndezur.

4) Prodhimi i alarmit:

Dy dalje alarmi të qarkut të hapur të kolektorit transistor me izolim fotoelektrik. Furnizimi i jashtëm i energjisë ≤36VDC, rryma maksimale e kolektorit kur është në 50mA. Prodhimi i stafetave opsionale, furnizimi i jashtëm i energjisë ≤36VDC, rryma maksimale e kolektorit kur është në ≤250mA.

5) Ndërfaqja e komunikimit dixhital: RS232 opsionale, RS485, Modbus, Hart. Profibus-DP.

■ Izolimi elektrik:

• Tensioni i izolimit midis hyrjes analoge dhe daljes analoge nuk është më pak se 500V;

• Tensioni i izolimit midis hyrjes analoge dhe furnizimit me energji alarmi nuk është më pak se 500V;

• Tensioni i izolimit midis hyrjes analoge dhe furnizimit me energji elektrike nuk është më pak se 500V;

• Tensioni i izolimit midis daljes analoge dhe furnizimit me energji elektrike nuk është më pak se 500V;

• Tensioni i izolimit midis daljes analoge dhe tokës nuk është më pak se 500V;

• Tensioni i izolimit midis daljes së pulsit dhe furnizimit me energji elektrike nuk është më pak se 500V;

• Tensioni i izolimit midis daljes së pulsit dhe tokës nuk është më pak se 500V;

• Tensioni i izolimit midis prodhimit të alarmit dhe furnizimit me energji elektrike nuk është më pak se 500V;

• Tensioni i izolimit midis daljes së alarmit dhe tokës nuk është më pak se 500V.

Kushtet e punës së referencës dhe kurba e gabimit

Sipas kushteve të punës referuese të specifikuara në JB/T 9248-1999:

Temperatura Temperatura e ambientit: 20 ° C (68 ° F) ± 2*C (± 35.6 ° F)

Hag lagështia relative: 60%~ 70%

Furnizimi me energji elektrike: 220VAC ± 1%, 50Hz ± 1%

Con Kushtet e instalimit: Gjatësia e tubit të drejtpërdrejtë në rrjedhën e sipërme> 10xdn; Gjatësia e tubit të drejtpërdrejtë në rrjedhën e poshtme> 5xdn. (Shënimi 5: Bazuar në qendrën e elektrodës)

■ Koha e ngrohjes: 30 minuta

■ Ndikimi i daljes analoge: Gabim i sinjalit të pulsit plus ± 0.1%

Kurba e gabimit: (Shih Figurën 4)

■ Kalibrimi standard (sinjal i daljes së pulsit):

± 0.5% e vlerës së treguar (shpejtësia e rrjedhës> 0.6m/s), ose ± 3mm/s (shpejtësia e rrjedhës≤0.6m/s), cilado qoftë më e madhe.

[± 0.5% e vlerës së treguar (shpejtësia e rrjedhës> 1.97ft/s), ose ± 0,01 ft/s (shpejtësia e rrjedhës≤1.97ft/s), cilado qoftë më e madhe.]

C Kalibrimi opsional (sinjal i daljes së pulsit):

± 0.2% e vlerës së treguar (shpejtësia e rrjedhës> 1.0m/s), ose ± 2mm/s (shpejtësia e rrjedhës së 10.0m/s), cilado qoftë më e madhe.

[± 0.2% e vlerës së treguar (shpejtësia e rrjedhës> 3.28ft/s), ose ± 0.006ft/s (shpejtësia e rrjedhës≤3.28ft/s), cilado qoftë më e madhe.]

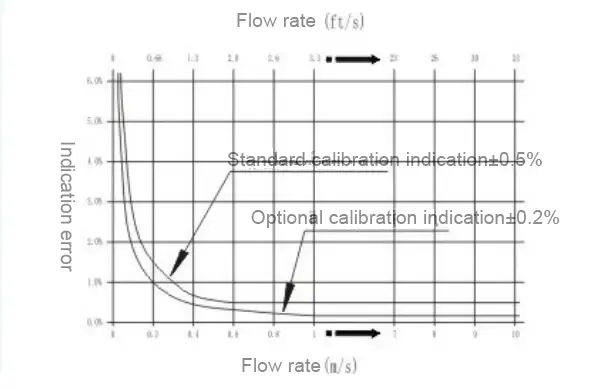

Figura 4 Kurba e gabimit të njehsorit të rrjedhës

Shkalla e rrjedhës --- Tabela e krahasimit të shkallës së rrjedhës (shiko Tabelën 1)

Shënim 6: Llogaritja e rrjedhës në njësitë metrike:

Q (m3/h) = 0.00282744x d2 x v

Ku: D --- Diametri nominal, mm.

V --- Shkalla e rrjedhës, m/s.

Shënim 7: Llogaritja e rrjedhës në njësitë perandorake:

Q (ne gal/min) = 2.44799xd2x v

Ku: --- Diametri nominal, inç.

V --- Shkalla e rrjedhës, ft/s.
