Valvula Globle ： Një ashensor, ndalesa e rrjedhës; Zero zvarritje, shko e plotë.

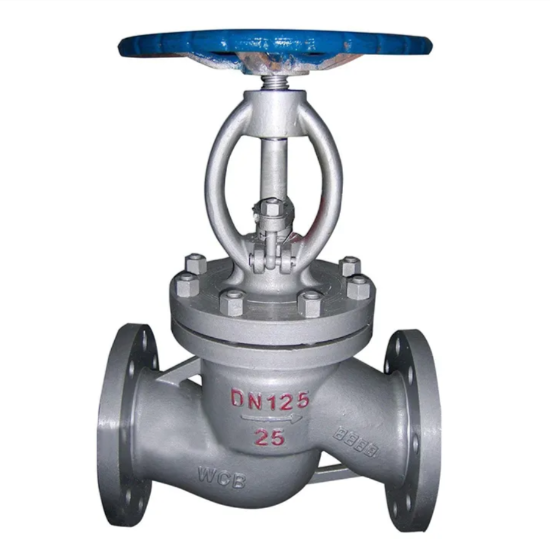

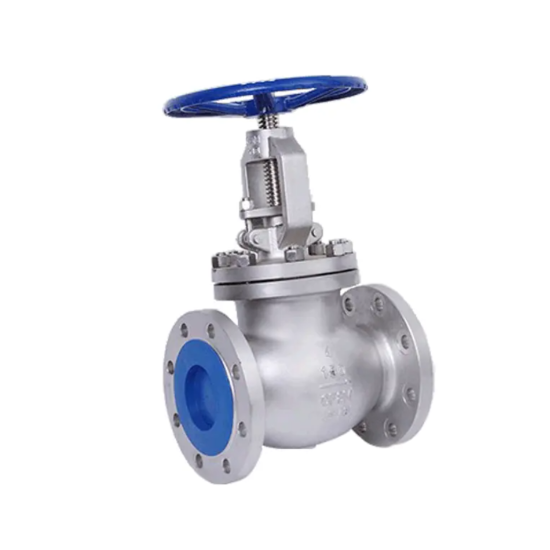

             Valvul globi, i njohur edhe si një valvul ndalimi ose izolimivalvul, është një lloj valvulash jashtëzakonisht e zakonshme dhe e përdorur gjerësisht. Funksioni i tij thelbësor është të hapë ose të mbyllë një kalim të lëngut nga lëvizja lineare (lart dhe poshtë) e një disku (elementi përmbyllës) përgjatë vijës qendrore të sediljes (sipërfaqja e vulosjes). Emri "Globe Valve" shumë intuitivisht pasqyron qëllimin e tij parësor - të mbyllë plotësisht ose të lidhte rrjedhën e lëngjeve, në vend se kryesisht për rregullimin e rrjedhës (megjithëse disa modele lejojnë një shkallë të caktuar rregullimi).

 1. Përbërësit kryesorë strukturorë

  Trupi: guaska e jashtme që përmban pasazhet e lëngut dhe sediljen. Forma e trupit (zakonisht modeli sferik ose "y") përcakton drejtimin e rrjedhës dhe rezistencën. Portet hyrëse dhe daljet janë zakonisht në linjë (model i drejtë) ose në një kënd (model këndi).

  Bonnet: lidhet me trupin, duke formuar një dhomë të mbyllur që strehon rrjedhin dhe përbërësit e tjerë. Në mënyrë tipike të mbështjellura në trup me një vulë copë litari.

  Disk (prizë): elementi kritik i mbylljes. Fundi i saj përmban një sipërfaqe nënshkrimi (të sheshtë, konike ose sferike) saktësisht që përputhet me sediljen. Disku zhvendoset nga rrjedhin.

  Vendi: Një sipërfaqe nënshkrimi në formë unaze e fiksuar brenda kalimit të trupit. Kur disku ulet, sipërfaqja e tij e vulosjes bën kontakt të ngushtë me sipërfaqen e sediljes për të formuar një vulë.

  STEM: Shufra që lidh diskun me mekanizmin e funksionimit (dore, aktivizues). Rrotullimi i duarve të dorës bën që rrjedhin të lëvizin në mënyrë lineare (zakonisht përmes një mekanizmi në rritje të vidhave të rrjedhin), duke ngritur ose ulur diskun.

  Handwheel (ose aktivizues): Për funksionimin manual, rrotullimi i duarve të dorës drejton rrjedhin. Mund të lidhet gjithashtu me aktivizuesit elektrikë, pneumatikë ose hidraulikë për funksionimin e automatizuar.

  Kutia e mbushjes: E vendosur brenda mbulesës, përreth rrjedhin. Mbushur me material paketimi fleksibël (p.sh. grafite, PTFE) dhe i ngjeshur nga një gjëndër për të parandaluar rrjedhjen e lëngjeve përgjatë rrjedhin.

  STEM NUT / JOKE: Për ngritjen e valvulave të globit të rrjedhin, mbështjellësi i dorës është ngjitur në një arrë rrjedhin të montuar në një zgjedhë. Rrotullimi i duarve të dorës kthen arrën e rrjedhin, duke e drejtuar rrjedhin lart ose poshtë.

2. Parimi i punës (thelbi):

   Procesi i hapjes: Rrotulloni në të djathtë në të djathtë. Karra e rrjedhin kthehet, duke bërë që rrjedhin të lëvizë lart. Rrjedha heq diskun larg sediljes. Ndërsa disku rritet, zona e rrjedhës midis diskut dhe sediljes rritet gradualisht, duke lejuar që lëngu të rrjedhë nëpër valvulën më poshtë (ose më lart, në varësi të dizajnit) sedilja.

   Procesi i mbylljes: Rrotulloni duart e dorës në drejtim të akrepave të orës. Arra e rrjedhin kthehet, duke e drejtuar rrjedhin poshtë. Rrjedha e shtyn diskun poshtë derisa sipërfaqja e tij e vulosjes të shtypë fort kundër sipërfaqes së nënshkrimit të sediljes. Aplikimi i forcës së mjaftueshme krijon një vulë mekanike midis dy sipërfaqeve të bashkuara saktësisht, duke parandaluar kalimin e lëngjeve.

   Pika kryesore: Hapja dhe mbyllja e një valvula globale arrihet përmes zhvendosjes lineare (ngritjen/uljen) e diskut. Nënshkrimi mbështetet në forcën kompresive pingul të aplikuar nga disku në sedilje.

3. Dizajni i drejtimit të rrjedhës

Rrjedha nën disk (rrjedha standarde-rrjedhë-në-afër): Ky është modeli më i zakonshëm. Lëngu hyn nën disk dhe del sipër tij.

   Përparësitë: Në pozicionin e mbyllur, presioni i lëngut vepron nën disk, duke ndihmuar në detyrimin e tij më të fortë kundër sediljes, duke rritur vulën. Hapja e valvulës kërkon forcë relativisht më pak të funksionimit (presioni i lëngut ndihmon në ngritjen e diskut).

   Disavantazhet: Rruga e rrjedhës është torturuese (në formë "S"), duke rezultuar në rezistencë të rrjedhës së lartë. Zgavra poshtë sediljes mund të bllokojë sedimentin.

Rrjedha mbi disk (rrjedhë e kundërt-rrjedhë-në-hapur): Lëngu hyn mbi disk dhe del poshtë tij.

   Avantazhet: STEM dhe kutia e mbushjes nuk janë të ekspozuara ndaj presionit të sistemit në zgavrën e valvulave (presioni është mbi disk), duke shtrirë potencialisht jetën e paketimit. Më pak i prirur për krijimin e sedimenteve poshtë sediljes.

   Disavantazhet: Kur mbylleni, presioni i lëngut vepron mbi disk, duke u përpjekur ta heqë atë nga vendi, duke penguar nënshkrimin. Hapja kërkon tejkalimin e presionit të lëngjeve, duke kërkuar forcë më të madhe operative. Në mënyrë tipike përdoret vetëm për aplikime specifike (p.sh., valvulat e kullimit, shërbimi special).

Drejtimi i rrjedhës zakonisht tregohet nga një shigjetë në trupin e valvulës. Instalimi duhet të ndjekë rreptësisht këtë drejtim!

4. Karakteristikat e minave:

Avantazhet:

   Mbyllje e shkëlqyeshme: Zona e madhe e kontaktit midis diskut dhe sipërfaqeve të vulosjes së sediljeve, vulë mekanike e bllokuar saktësisht, e fortë kur është e mbyllur, rrjedhje e ulët (mund të arrijë ANSI Class VI), ideale për aplikime që kërkojnë mbyllje të ngushtë.

   Mirëmbajtja e lehtë: Disku dhe sedilja janë relativisht të lehta për tu riparuar ose zëvendësuar (valvulat shpesh janë të riparueshme). Disa modele lejojnë mirëmbajtjen në linjë.

   Goditje e shkurtër: Udhëtimi i diskut nga i hapur për të mbyllur të plotë është relativisht i shkurtër (zakonisht ~ 1/4 i diametrit të lindjes së sediljes), duke çuar në kohë të moderuar të hapjes/mbylljes.

   Aftësia e moderuar e goditjes: Ndërsa jo aq e mirë sa valvulat e dedikuara të kontrollit (p.sh., topi V-port, priza ekscentrike), valvulat e globit mund të përdoren për rregullimin e rrjedhës duke ndryshuar pozicionin e diskut, veçanërisht afër pozicionit të mbyllur, ku saktësia e kontrollit është më e mirë. Erozioni gjatë goditjes është më pak i rëndë sesa në valvulat e portës.

   Aplikimi i gjithanshëm: I përshtatshëm për lëngje të ndryshme, përfshirë avullin, ujin, vajin, gazin dhe median gërryes (me përzgjedhjen e duhur të materialit/vulës).

Disavantazhet:

   Rënia e presionit të lartë: Rruga e rrjedhës në formë "S" në formë shkakton humbje të konsiderueshme të presionit, duke çuar në konsum më të lartë të energjisë. Jo i përshtatshëm për kërkesat me rezistencë të ulët.

   Torque e lartë operative: Hapja dhe mbyllja (veçanërisht afër fundit të goditjes së mbylljes) kërkon tejkalimin e presionit të lëngjeve dhe fërkimit të sipërfaqes së nënshkrimit, duke rezultuar në çift rrotullues të lartë (veçanërisht për madhësi të mëdha/presione të larta), shpesh që kërkojnë operatorë ingranazhesh.

   Operacioni relativisht i ngadaltë: Megjithëse goditja e diskut është e shkurtër, operacioni me shumë kthesë e bën atë më të ngadaltë se valvulat e kthesës së çerekut (top, flutur).

Drejtimi i rrjedhës Kritik: Drejtimi i instalimit duhet të ndjekë rreptësisht shigjetën e rrjedhës (zakonisht rrjedha nën-disk). Instalimi i pasaktë ndikon rëndë në forcën e vulosjes dhe funksionimit.

Kurthet e zgavrës Lëngu: Për valvulat e rrjedhës së instaluar në mënyrë horizontale, zgavra e trupit të poshtëm mund të bllokojë lëngun, duke rrezikuar ngrirjen në mjedise të ftohta ose duke shkaktuar çështje operacionale me media të caktuara.

5. Aplikimet tipike:

   Sistemet e tubacioneve që kërkojnë izolim të besueshëm dhe mbyllje të ngushtë (p.sh., ujërat e ushqimit të bojlerit, sistemet e avullit, proceset kimike).

   Aplikimet që kanë nevojë për disa aftësi rregullimi të rrjedhës (p.sh., ujë ftohës, linja ndihmëse).

   Sistemet me presion të lartë (struktura merret me presion mirë).

   Situatat me kërkesa të rrepta për rrjedhje të jashtme (paketimi i vulës është i besueshëm dhe mund të rregullohet/zëvendësohet në internet).

   Shumë e zakonshme në tubacionet e vogla të lindura (DN50 / NPS 2 dhe më poshtë).

6.Valvul globiParimi i punës

   Veprimi thelbësor: Lëvizja lineare vertikale (ngritja/ulja) e diskut.

   Parimi i Hapjes: Rrotulloni Handwheel (ose Lëvizjet e Aktivizuesit) → STEM lëviz lart → Disk Heq nga ulësja e rrjedhës hapet Flows Flows Flows Flukset.

   Parimi i Mbylljes: Rrotulloni dorën e dorës (ose lëvizjet e aktivizuesit) → lëvizja e rrjedhin poshtë → shtypet e diskut kundër sediljes → Sialet Sipërfaqet bëjnë kontaktin e ngushtë → kalimi i rrjedhës është fikur mekanikisht.

   Parimi i vulosjes: mbështetet në forcën në rënie të aplikuar nga STEM për të krijuar forcë të mjaftueshme kompresive midis sipërfaqes së vulosjes së diskut dhe sipërfaqes së vulosjes së sediljeve, duke formuar një vulë kontakti metalik-metalik ose metali në të butë.

   Ndikimi i drejtimit të rrjedhës: Nën rrjedhën standarde (rrjedhë-nën-disk), presioni i lëngut ndihmon vulosjen gjatë mbylljes. Nën rrjedhën e kundërt (fluksi-mbi-disk), presioni i lëngut pengon vulosjen dhe rrit forcën e hapjes.
