Cili është lloji y i tendosjes?

The Trashësues i tipit yQëndron si pajisja më e përdorur gjerësisht e filtrimit mekanik në sistemet e tubacioneve industriale, emri i tij që rrjedh nga konfigurimi dallues në formë Y të banesave të saj. Funksioni i tij thelbësor është që të përgjojë papastërtitë e grimcave të ngurta brenda lëngjeve (të tilla si ndryshku, skorja e saldimit, shkalla e tubit ose mbetjet e procesit) përmes një ekrani të brendshëm të tendosjes, duke mbrojtur kështu pajisjet në rrjedhën e poshtme (pompat, valvulat, njehsorët e rrjedhës, shkëmbyesit e nxehtësisë, etj.) Nga veshja ose bllokimi. Parimi i funksionimit përfshin: lëngun që hyn në strehimin e tendosjes përmes hyrjes, që rrjedh përmes një ekrani cilindrik të kënduar, ku ndotësit bllokohen në sipërfaqen e brendshme, ndërsa lëngu i pastër kalon nëpër hapjet e rrjetës në prizë. Mbeturinat e akumuluara mund të hiqen duke hapur manualisht ose automatikisht valvulën e kullimit në fund.

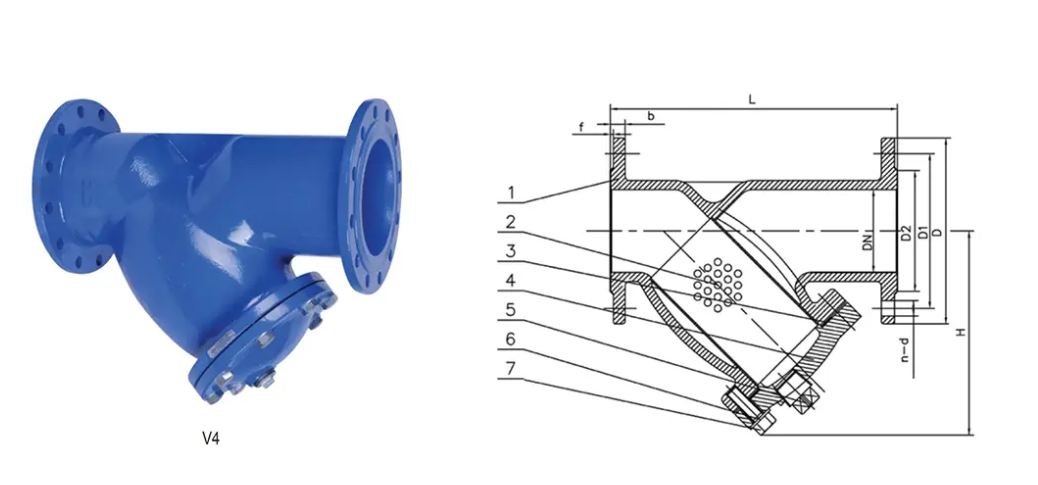

Komponentët kryesorë strukturorë të tendosjes së tipit Y përfshijnë: një banesë në formë Y të fabrikuar zakonisht nga çeliku i karbonit i hedhur, çeliku inox ose hekuri i butë; një kapak fundor i heqshëm (i siguruar nga bulonat ose vula e filetuar) në krye; një shportë e tendosur cilindro-konik të montuar nga brenda (zakonisht 304/316 çelik inox me madhësi rrjetë që varion nga 0.5 mm në 3 mm); dhe një port kullimi (me fllanxha ose të filetuar) në bazë. Përparësitë e tij strukturore qëndrojnë në rezistencë të rrjedhës së ulët (dizajni i drejtpërdrejtë me rënie të presionit nën 0,1 bar), gjurmë kompakte (më të vogla se tendosjet e shportës), dhe mirëmbajtja pa çmontimin e tubacionit (ekrani mund të arrihet duke hequr kapakun fundor).

Për të përmbushur kërkesa të ndryshme operacionale, janë zhvilluar variante kritike funksionale. Modelet e përforcuara me presion të lartë përmbajnë banesa të trasha dhe fllanxha të falsifikuara, duke qëndruar në presione deri në PN100 (10 MPa) për aplikime si linjat kryesore të avullit të termocentralit. Llojet rezistente ndaj kavitave përfshijnë furgonët udhëzues të rrjedhës brenda strukturës së ekranit për të parandaluar erozionin e shkaktuar nga flluska nën presion të lartë diferencial. Versionet e vetë-pastrimit integrojnë mekanizmat e prapambetjes dhe sensorët e presionit diferencial për shkarkimin automatik të mbeturinave. Njësitë e specializuara me temperaturë të lartë përdorin gaskets me plagë grafit spirale dhe ekrane çeliku aliazh për shërbim deri në 450 ° C. Për mjediset gërryese (p.sh., bimët kimike), ndërtimi i plotë i çelikut 316L prej 316L reziston ndaj sulmit të mediave acid/alkali.

Përzgjedhja e inxhinierisë kërkon vlerësimin e pesë parametrave kritikë: së pari, finesa e filtrimit (bazuar në nevojat e pajisjeve të mbrojtura - p.sh., 80 rrjetë/180 μm në rrjedhën e sipërme të pompave centrifugale, 200 rrjetë/75 μm para valvulave të kontrollit). Së dyti, shkalla e rrjedhës dhe diametri i tubit (diapazoni i madhësisë së plotë DN15-DN1200; shpejtësia duhet të mbahet në 1-3 m/s për të parandaluar depërtimin e grimcave). Së treti, presioni i funksionimit dhe temperatura (materiali i strehimit duhet të përputhet me kushtet-p.sh., PN16 Hekuri i dukshëm për sistemet e ujit të ambientit, çeliku i karbonit PN40 për avull me presion të mesëm). Së katërti, lloji i lidhjes (standardet e fllanxhës duhet të përafrohen me tubacionet: ANSI/en/din). Më në fund, metoda e kullimit (kullat manuale janë ekonomike, por kërkojnë monitorim; sistemet e automatizuara i përshtaten stacioneve pa pilot).

Instalimi dhe mirëmbajtja Praktikat më të mira Mandati: Montimi horizontal (kullimi porti vertikalisht poshtë) për të mundësuar zgjidhjen e mbeturinave sipas gravitetit; Rreshtimi i rreptë i shigjetave të drejtimit të rrjedhës me lëvizje të lëngjeve; Shtrirësit e marrjes së pompës pozicionuan diametrat e tubit 10 në rrjedhën e sipërme për të shmangur ndërhyrjen e turbullt; dhe linjat e para-komisionimit Flushing për të parandaluar ndikimin e ekranit duke salduar skorje. Frekuenca e mirëmbajtjes varet nga ngarkesa e ndotjes, zakonisht kërkon pastrim të ekranit kur diferenciali i presionit arrin 0.5 bar (sistemet e avullit mund të kenë nevojë për kullim ditor). Si linja e parë e mbrojtjes në sistemet kimike, fuqi, detare dhe HVAC, stronuesit Y zvogëlojnë nivelet e dështimit të pajisjeve me mbi 40%, duke dëshmuar thelbësore për besueshmërinë e sistemit.
