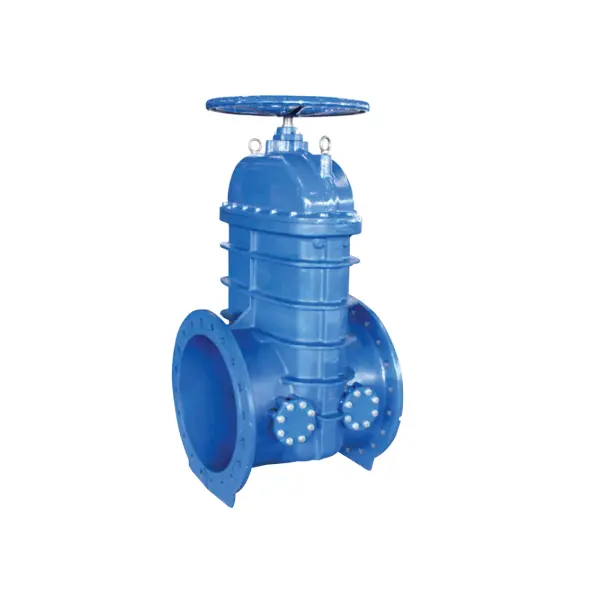

BS 5163 Valvula e portës NRS me fllanxhë me fllanxhë me dalje anashkalimi

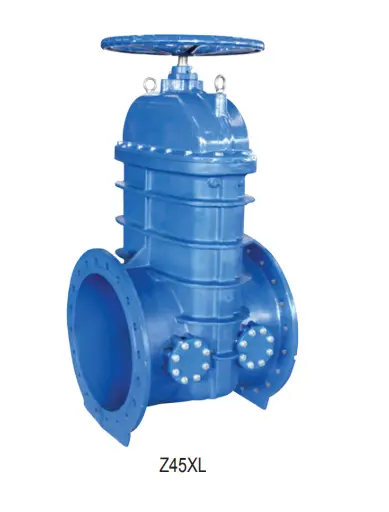

Model:(Z45XL) PN10/16
BS 5163 Valvula e portës NRS me fllanxhë me fllanxhë me dalje anashkalimi (Z45XL) PN10/16
• Përfundon lidhja: Fllanxha në BS EN 1092-2: 1997
• Presioni i punës: PN10/16
• Gama e temperaturës: 0 ℃- 100 ℃
• Veshje: Veshje epoksi e lidhur me bashkim në përputhje me ANSI/AWWA C550
• Përfundon lidhja: Fllanxha në BS EN 1092-2: 1997
• Presioni i punës: PN10/16
• Gama e temperaturës: 0 ℃- 100 ℃
• Veshje: Veshje epoksi e lidhur me bashkim në përputhje me ANSI/AWWA C550

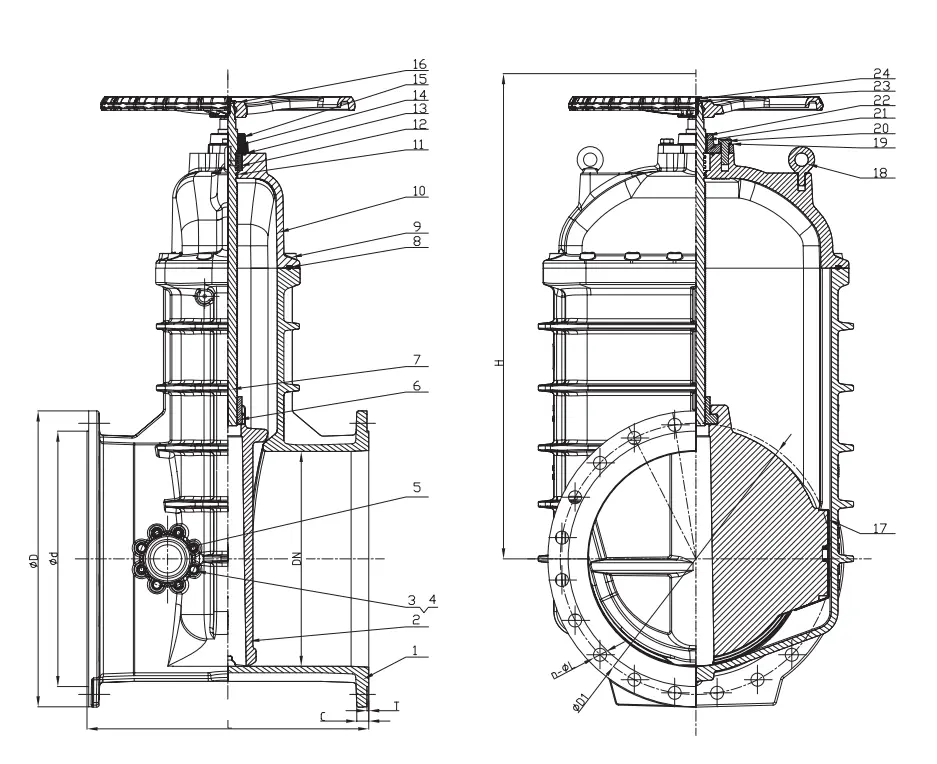

| Specifikim i materialit | |||
| Pjesa Nr. | Pjesë | Specifikim standard | Mundësi |
| 1 | Trup valvulash | En-GJS-450-10 |
|
| 2 | Disk pykë elastike | En-GJS-450-10+EPDM |
|
| 3 | Bulon | Zink çeliku i karbonit i praruar | SS304, SS316 |
| 4 | Rondele e rrafshët | Zink çeliku i karbonit i praruar | SS304, SS316 |
| 5 | Mbulesë e valvulave nga pas-kalimi | En-GJS-450-10 |
|
| 6 | Arrë pykë | Bronzi HPB59-1 |
|
| 7 | Buron | Çelik inox | SS304/316/420/431 |
| 8 | Gazi i mbulesës | Epdm | Nbr |
| 9 | Bulon | Zink çeliku i karbonit i praruar | SS304, SS316 |
| 10 | Mbulesë | En-GJS-450-10 |
|
| 11 | Unazë | Nbr | Epdm |
| 12 | Rondele për futje | Zink çeliku i karbonit i praruar | SS304, SS316 |
| 13 | Unazë | Nbr | Epdm |
| 14 | Bosht i boshtit | Bronzi HPB59-1 |
|
| 15 | Gjëndër | En-GJS-450-10 |
|
| 16 | Raft dore | En-GJS-450-10 | Prej çeliku |
| 17 | Mëngë | Epdm |
|
| 18 | Bulon | Zink çeliku i karbonit i praruar |
|
| 19 | Rondele e rrafshët | Zink çeliku i karbonit i praruar | SS304, SS316 |
| 20 | Bulon | Zink çeliku i karbonit i praruar | SS304, SS316 |
| 21 | Me unazë | Nbr | Epdm |
| 22 | Fshirëse | Epdm | Nbr |
| 23 | Rondele e rrafshët | Zink çeliku i karbonit i praruar | SS304, SS316 |
| 24 | Bulon | Zink çeliku i karbonit i praruar | SS304, SS316 |
| Shënim: 1. Për kërkesë të veçantë për materiale, përveç specifikimit standard, ju lutemi tregoni qartë në listën e hetimit ose porosisë. ByPasficinting dhe Asambleja e Valvulave për të mos u cituar dhe furnizuar nëse nuk ka deklaratë specifike në rregull ose hetim. 2. Nëse kërkohen përshtatje dhe valvula e anashkalimit, ju lutemi deklaroni qartë në porosinë tuaj të blerjes dhe kostot do të shtohen në përputhje me rrethanat. " |
|||
| Dn | Pn | Dimensionet (mm) | ||||||||
| Inç | mm | L | H | D | D1 | d | C | T | n-φL | |
| 18 " | 450 | 10 | 650 | 1108 | 640 | 565 | 530 | 30 | 4 | 20-F28 |
| 16 | 585 | 548 | 20-31 | |||||||
| 20 " | 500 | 10 | 700 | 1130 | 715 | 620 | 582 | 31.5 | 4 | 20-F28 |
| 16 | 650 | 609 | 20-34 | |||||||
| 24 " | 600 | 10 | 800 | 1311 | 840 | 725 | 682 | 36 | 5 | 20-31 |
| 16 | 770 | 720 | 20-F37 | |||||||
