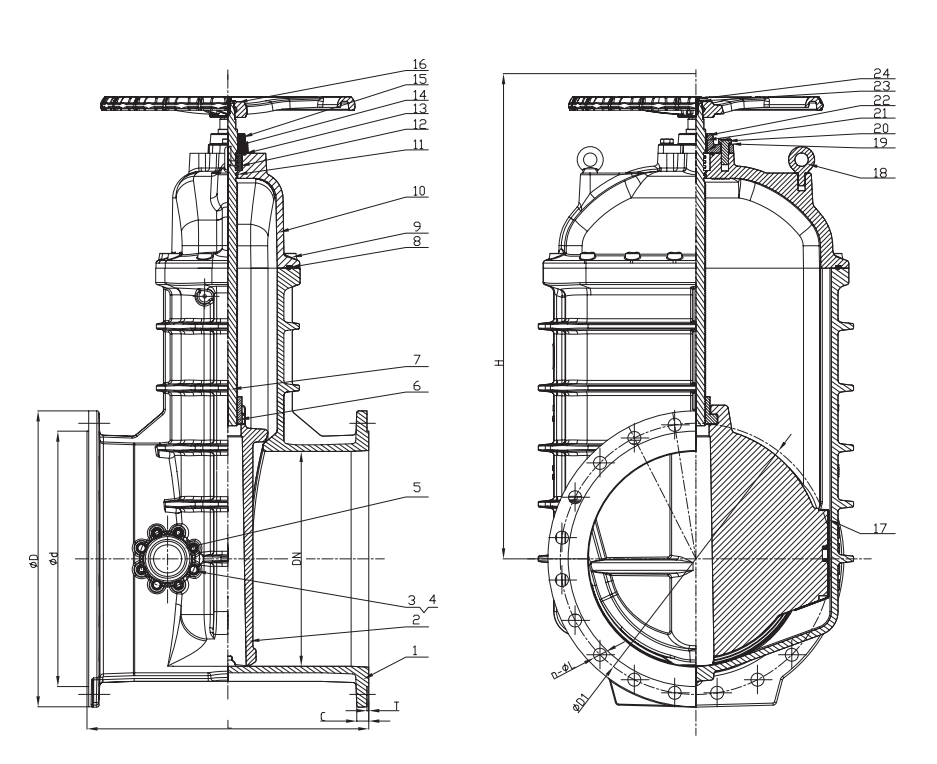

Isfarë është valvula e portës NRS elastike me fllanxhë me dalje anashkalimi (Z45XL)?

Lloji themelor dhe struktura thelbësore:

Kjo është një valvul porte. Komponenti i tij thelbësor është një portë/pykë në formë disku që lëviz në një vijë të drejtë pingul me drejtimin e rrjedhës së lëngut për të hapur (heqin portën për të lejuar rrjedhën) ose afër (porta ul për të bllokuar rrjedhën). Ky dizajn rezulton në rezistencë minimale të rrjedhës kur është plotësisht e hapur.

Teknologjia kryesore e nënshkrimit - Vendi elastik:

Valvula përdor një dizajn elastik të sediljeve. Kjo do të thotë që unaza e vulosjes së valvulës (sedilja) është bërë zakonisht nga gome me cilësi të lartë (si EPDM, NBR) dhe është elastike/fleksibël. Kur valvula mbyllet, porta shtyp kundër sediljes elastike, duke bërë që goma të deformojë dhe të përputhet fort me skajin e portës, duke krijuar një vulë të besueshme. Ky dizajn ofron disa tolerancë për papastërtitë e vogla (si SILT) në tubacion dhe siguron vulosje të shkëlqyeshme, veçanërisht të përshtatshme për aplikime me presion të ulët ose të mesëm.

Metoda e funksionimit të rrjedhin - NRS:

NRS qëndron për STEM jo në rritje. Kur operoni valvulën (zakonisht duke rrotulluar një dorë dore ose kuti ingranazhi), vetë rrjedhin vetëm rrotullohet; Nuk lëviz bosht lart ose poshtë. Lëvizja rrotulluese e rrjedhin është shndërruar në lëvizjen lineare të ngritjes/uljes së portës përmes një mekanizmi të brendshëm të filetuar (zakonisht një arrë porte). Avantazhi kryesor i këtij modeli është kërkesa e tij minimale e pastrimit të sipërme; Pjesa e sipërme e rrjedhin nuk rritet gjatë hapjes/mbylljes, duke e bërë atë ideal për instalimet e kufizuara në hapësirë (si gropat e valvulave nëntokësore).

Metoda e lidhjes - fllanxha:

Hyrja dhe dalja e valvulave kanë fllanxha. Fllanxhat janë rimat rrethore me vrima të bulonave. Gjatë instalimit, bulonat përdoren për të lidhur fort fllanxhat e valvulës me fllanxhat përkatëse të çiftëzimit në tubacion, me një copë litari të vendosur në mes për të arritur nënshkrimin. Lidhja me fllanxha është një nga metodat më të zakonshme dhe më të besueshme për valvulat e tubacionit, duke lehtësuar instalimin e lehtë, heqjen, mirëmbajtjen dhe qëndrimin e presioneve më të larta dhe forcave të tensionit.

Karakteristika thelbësore - me daljen e anashkalimit:

Kjo është tipari më i veçantë i kësaj valvulë. Ajo ka një prizë shtesë, më të vogël në trupin e valvulave (zakonisht afër anës së hyrjes ose në mes), e quajtur një dalje anashkalimi ose porti i rrjedhshëm. Ky port anashkalues zakonisht është i pajisur me një valvul topi me diametër të vogël, valvulën e prizës ose valvulën e globit (i njohur si valvula e anashkalimit).

Funksionet thelbësore të daljes së anashkalimit: Balancimi i presionit në të gjithë valvulën kryesore: Para se të hapni valvulën kryesore të portës, veçanërisht kur ekziston një ndryshim i rëndësishëm i presionit (presion i lartë diferencial) në të, valvula e anashkalimit hapet ngadalë së pari. Kjo lejon që lëngu nga ana e presionit të lartë të rrjedhë gradualisht përmes vijës së bypass-it në anën me presion të ulët, duke barazuar presionin në të dy anët e portës kryesore. Reduktimi i çift rrotullimit të funksionimit dhe mbrojtja e valvulës: Pas barazimit të presionit, forca (çift rrotullues) i kërkuar për të hapur valvulën kryesore është zvogëluar ndjeshëm, duke e bërë më të lehtë funksionimin. Më e rëndësishmja, kjo parandalon rreziqet që lidhen me detyrimin e valvulës kryesore të hapur nën presion të lartë diferencial, të tilla si dridhje të rënda të portës, shënimin/veshin e sipërfaqes së nënshkrimit të sediljeve, apo edhe deformimin/thyerjen e rrjedhin, duke mbrojtur në masë të madhe të valvulës dhe duke zgjatur jetën e tij të shërbimit. Kontrolli / marrja e mostrave të rrjedhës: Valvula e anashkalimit mund të përdoret gjithashtu për transferimin ose marrjen e mostrave të lëngut të rrjedhës së vogël.

Operacioni & Tregimi:

Valvula zakonisht operohet përmes një dore të montuar në krye (madhësi më të vogla) ose kuti ingranazhi (madhësi më të mëdha ose ku nevojitet funksionimi më i lehtë). Për shkak të modelit të NRS, rrotullimi i boshtit të hyrjes së dorës/kutisë së ingranazhit bën që porta të ngrihet/ulet. Valvula zakonisht përfshin një tregues të pozicionit (p.sh., tregues dhe dial) që tregon qartë nëse valvula është në pozicionin e hapur, të mbyllur ose të ndërmjetëm.

Skenarët parësor të aplikimit:

Kjo valvul është veçanërisht e përshtatshme për aplikime që kërkojnë funksionim të shpeshtë ose kur presioni i lartë diferencial mund të ekzistojë gjatë funksionimit. Përdorimet e zakonshme përfshijnë: Rrjetet e furnizimit me ujë (komunale, industriale): Tubacionet kryesore, daljet e stacionit të pompës, valvulat e izolimit të zonës, veçanërisht kur rreziku i çekiçit të ujit është i lartë ose i nevojshëm mbrojtja e valvulave.

Përcaktimi i modelit - Z45XL:

Z45XL është një përcaktim i modelit tipik për këtë lloj valvulash nën Standardin Kombëtar Kinez (GB): Z: Përfaqëson valvulën e portës (Zha FA - 闸阀 闸阀) .4: Përfaqëson lidhjen e fllanguar.5: Përfaqëson funksionimin përmes ingranazheve Bevel (ose nënkupton gjerësisht funksionimin e kutisë së ingranazhit, duke e dalluar atë nga 3 për ingranazhet e krimbit). Në produktet aktuale, madhësitë më të vogla mund të përdorin një dorë të drejtpërdrejtë, por modeli mund të ruajë ende këtë numër seri.xl: Në mënyrë tipike nënkupton që valvula përmban një vend elastik (xing - 弹性) dhe përfshin një dalje anashkalimi (e gjatë - 旁通). Ky është identifikuesi kryesor që e dallon këtë model nga një valvul standarde e portës së sediljes elastike (p.sh., Z45X - vetëm sedilje elastike, pa anashkalim).
