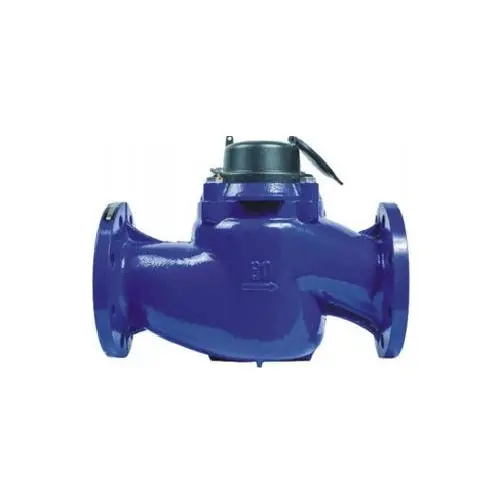

Matësi i ujit Woltman WS-40-200
Përdorimi: matësi vertikal i ujit woltman është një lloj matësi uji woltman (krah vidë). Matësi i ujit me krahë vidë, i njohur gjithashtu si matësi i ujit Woltmann, është një lloj matësi uji me shpejtësi, i cili është i përshtatshëm për përdorim në tubacionet me diametër të madh. Karakterizohet nga kapaciteti i madh i rrjedhës dhe humbja e vogël e presionit.
Kushtet e aplikueshme:
Materiali: Guaskë prej gize
▶ Ujë i ftohtë: 0,1~30℃
▶Ujë i nxehtë: 0,1~90℃
▶Presioni i punës:1.0MPa
Mënyra e instalimit:
1.Instalimi horizontal.
2. Nuk kërkohet filtri shtesë i ujit.
3. Hyrja/dalja e ujit të ujëmatësit nuk ka nevojë për kërkesat e seksionit të drejtë të tubit.
Karakteristikat:
1.Nuk ka mekanizëm të transmetimit të ingranazheve me krimba, shtytësja drejton drejtpërsëdrejti kundër, efikasitet të lartë transmetimi dhe rrjedhje të ulët fillestare.
2. Gama e gjerë, e përshtatshme për raste me ndryshim të madh të rrjedhës.
3. Zbulimi i plotë i rrjedhës, saktësi e lartë e matjes.
4. Struktura e transmetimit magnetik të thatë siguron që banaku të jetë i pastër dhe i pastër.
5. Rrota dixhitale e zmadhuar me gjashtë shifra tregon leximin dhe leximi është më i qartë.
6. Struktura e lëvizjes matëse e shkëputshme është e përshtatshme për mirëmbajtje.
7. Struktura e rregullimit të brendshëm për të parandaluar rregullimin e njehsorit privat.

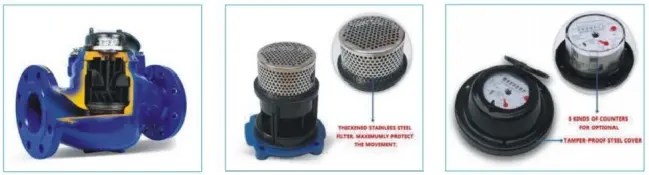

8. Ekrani i filtrit të ndërtuar në çelik inox mbron në mënyrë efektive mekanizmin matës.
9. Sistemi mbajtës rezistent ndaj konsumit të lartë (mbajtëse perlë për instrumentin e aviacionit + bosht karabit të çimentuar rezistent ndaj konsumit të lartë) siguron stabilitetin dhe besueshmërinë afatgjatë të produktit dhe përmirëson ndjeshëm rrjedhën maksimale të produktit.
10. Mbërthyesit inox dhe pluhuri i rrëshirës epokside aplikohen brenda dhe jashtë guaskës për të maksimizuar parandalimin e ndryshkut dhe për të zgjatur jetën e produktit; Mbulesa mbrojtëse opsionale kundër prishjes (parandaloni përdoruesit të çmontojnë lëvizjen pa leje, dëmtojnë ose ndryshojnë mekanizmin matës dhe luajnë rolin e ujit kundër vjedhjes në masën më të madhe).
Parametri teknik:
| DN (mm) | Gama e rrjedhës | Rrjedha maksimale Q4 | Rrjedha e përbashkët Q3 | Rrjedha kufitare Q2 | Rrjedha minimale Q1 | Minimumi duke lexuar | Maksimumi duke lexuar |
| Q3/T1 | m³/h | m³ | |||||
| 40 | 50/200 | 50 | 40 | 1.28/1.25 | 0.8/0.2 | 0.0001 | 999, 999 |
| 50 | 50/200 | 50 | 40 | 1.28/1.25 | 0.8/0.2 | 0.0001 | 999, 999 |
| 80 | 50/200 | 80 | 63 | 2.0/2.0 | 1.26/0.32 | 0.0001 | 999, 999 |
| 100 | 50/200 | 125 | 100 | 3.2/3.12 | 2.0/0.5 | 0.0001 | 999, 999 |
| 150 | 50/200 | 312 | 250 | 8.0/7.88 | 5.0/1.25 | 0.0001 | 999, 999 |
| 200 | 50/200 | 500 | 400 | 12.8/12.5 | 8.0/2.0 | 0.0001 | 999, 999 |

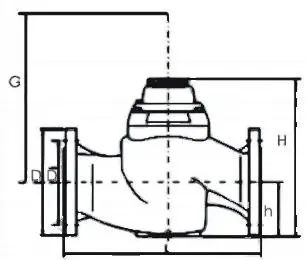

Dimensioni dhe pesha e përgjithshme:
| DN (mm) | Gjatësia | Lartësia | Fllanxha lidhëse | Pesha e referencës | |||
| L (mm) | H (mm) | h (mm) | Fllanxha e jashtme diametri | Diametri qendror i vrimës së bulonave D1 (mm) | Numri i bulonat lidhëse | kg | |
| 40 | 280 | 228 | 85 | 150 | 110 | 4*M16 | 11.6 |
| 50 | 280 | 228 | 85 | 165 | 125 | 4*M16 | 12 |
| 80 | 370 | 282 | 103 | 200 | 160 | 8*M16 | 21.3 |
| 100 | 370 | 303 | 114 | 220 | 180 | 8*M16 | 25 |
| 150 | 500 | 430 | 155 | 285 | 240 | 8*M20 | 68.2 |
| 200 | 500 | 505 | 190 | 340 | 295 | 12*M20 | 99.8 |

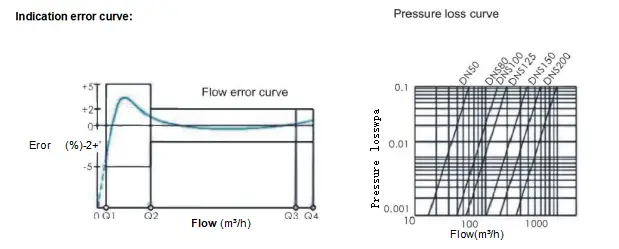

A. Gabimi maksimal i lejueshëm i një zone të ulët (Q1≤Q B. Kur temperatura e ujit është≤30℃, gabimi maksimal i lejueshëm në zonën e lartë (Q2≤Q≤Q4) është ± 2% kur temperatura e ujit është >30℃, gabimi maksimal i lejueshëm në zonën e lartë (Q2≤Q≤Q4)është±3%
