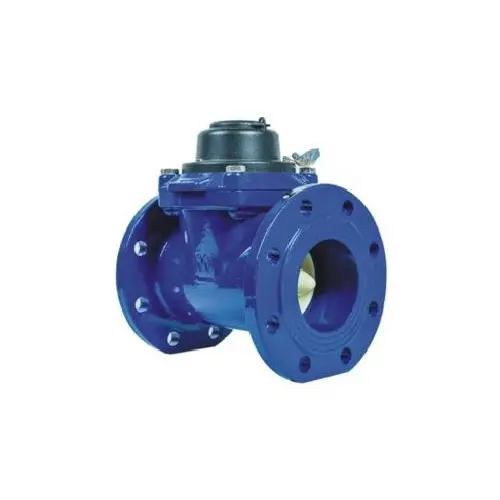

Matësi i ujit Woltman

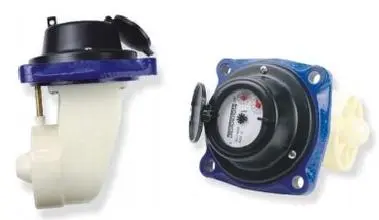

Matësi i ujit Woltman Helix mund të ndahet në matës horizontal Helix Woltman (WPH) dhe vertikal Helix
Matësi i ujit Woltman (WS) sipas strukturës së brendshme të ujëmatësit, por ujëmatësit janë
i instaluar horizontalisht, Avantazhi i ujëmatësit vertikal Woltman (WS) është një gamë më e gjerë rrjedhjeje (R80/R160/R200). Instalimi nuk ka nevojë për kërkesat strikte të seksionit të drejtë të tubit dhe filtrit të jashtëm.
Përdorimi: matësi horizontal i ujit woltman përdoret për të matur rrjedhën totale të tubacionit me prurje të madhe. Është veçanërisht i përshtatshëm për tubacionin kryesor të furnizimit me ujë dhe kërkesën për ujë minierash të impianteve të mëdha. Karakteristikat kryesore janë kapaciteti i madh i qarkullimit, vëllimi i vogël, struktura kompakte, e lehtë për t'u përdorur dhe mirëmbajtur.
Kushtet e aplikueshme:
▶ Madhësia:DN40~DN600
▶Material:Gazë prej gize
▶ Ujë i ftohtë: 0,1~30℃
▶ Ujë i nxehtë: 0,1~90℃
▶ Presioni i punës: 1.0MPa/1.6Mpa
Mënyra e instalimit:
1.Instalimi horizontal.
2. Kërkohet filtri shtesë i ujit.
3. Hyrja/dalja e ujit të matësit të ujit ka nevojë për seksion të drejtë tubacioni U10/D5.
Karakteristikat:
Struktura e transmetimit magnetik të thatë siguron që banaku të jetë i pastër dhe i pastër.
2. Kapaciteti i madh i rrjedhës, humbja e vogël e presionit dhe kurba e qëndrueshme e performancës.
3. Lëvizja matëse është e zëvendësueshme dhe e lehtë për t'u çmontuar.
4. Mbërthyesit inox dhe pluhuri i rrëshirës epokside spërkaten brenda dhe jashtë guaskës për të maksimizuar parandalimin e ndryshkut dhe për të zgjatur jetën e shërbimit të produktit.
5. Mekanizmi matës ka universalitet të mirë, lidhje magnetike, rezistencë të transmetimit të vogël, funksionim të ndjeshëm dhe të besueshëm.
6. Banaku është i mbyllur me vakum, kundër kondensimit dhe atomizimit, dhe mund ta mbajë leximin e qartë dhe të saktë gjatë gjithë vitit
Parametri teknik:
|
DN (mm) |
Gama e rrjedhës |
Maksimumi Q4 |
E zakonshme rrjedhin Q3 |
Kufiri Q |
Minimumi Q1 |
Minimumi duke lexuar |
Maksimumi duke lexuar |
|
Q3/T1 |
m |
³/h |
m³ |
||||
|
40 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999,999 |
|
50 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999,999 |
|
65 |
80 |
78.75 |
63 |
1.4 |
0.79 |
0.001 |
999,999 |
|
80 |
80 |
125 |
100 |
2.0 |
1.25 |
0.001 |
999,999 |
|
100 |
80 |
200 |
160 |
3.2 |
2.0 |
0.001 |
999,999 |
|
150 |
80 |
500 |
400 |
8.0 |
5.0 |
0.001 |
9,999,999 |
|
200 |
80 |
800 |
630 |
12.6 |
7.88 |
0.001 |
9,999,999 |
|
250 |
80 |
1260 |
1008 |
20.16 |
12.6 |
0.02 |
9,999,999 |
|
300 |
80 |
2000 |
1600 |
32 |
20 |
0.02 |
9,999,999 |
|
350 |
80 |
2800 |
2240 |
44.18 |
28 |
0.2 |
999,999,999 |
|
400 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999,999,999 |
|
450 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999,999,999 |
|
500 |
80 |
5000 |
4000 |
80 |
50 |
0.2 |
999,999,999 |
|
600 |
80 |
8000 |
6400 |
128 |
80 |
0.2 |
999,999,999 |
Dimensioni dhe pesha e përgjithshme:
|
DN (mm) |
Gjatësia |
Lartësia |
|
Fllanxha lidhëse |
Pesha e referencës |
|
|
L(mm) |
H(mm) |
Fllanxha e jashtme diametri |
Diametri qendror i vrimës së bulonit D1 (mm) |
Numri i bulonat lidhëse |
kg |
|
|
40 |
200 |
198 |
150 |
110 |
4-M16 |
8.3 |
|
50 |
200 |
205 |
165 |
125 |
4-M16 |
10 |
|
65 |
200 |
218 |
185 |
145 |
4-M16 |
12.5 |
|
80 |
225 |
280 |
200 |
160 |
8-M16 |
13.6 |
|
100 |
250 |
290 |
220 |
180 |
8-M16 |
18.3 |
|
150 |
300 |
320 |
285 |
240 |
8-M20 |
28 |
|
200 |
350 |
365 |
340 |
295 |
12-M20 |
44.8 |
|
250 |
450 |
434 |
450 |
400 |
12-M20 |
80 |
|
300 |
500 |
459 |
500 |
410 |
12-M24 |
98 |
|
350 |
500 |
590 |
505/520 |
460/470 |
16-M20/16-M24 |
145 |
|
400 |
600 |
660 |
565/580 |
515/525 |
16-M24/16-M24 |
199 |
|
450 |
600 |
700 |
615/640 |
565/585 |
20-M24/20-M27 |
270 |
|
500 |
800 |
760 |
670/715 |
620/650 |
20-M24/20-M30 |
320 |
|
600 |
800 |
880 |
780/840 |
725/770 |
20-M27/20-M33 |
520 |
A. Gabimi maksimal i lejueshëm i një zone të ulët (Q1≤Q B. Kur temperatura e ujit është≤30℃, gabimi maksimal i lejueshëm në zonën e lartë (Q2≤Q≤Q4) është ± 2% kur temperatura e ujit është >30℃, gabimi maksimal i lejueshëm në zonën e lartë (Q2≤Q≤Q4)është±3%
